隔离开关(避雷器)机械负荷试验机
产品参数

一、设备名称型号

名称:隔离开关(避雷器)机械负荷测试机

型号:YMG-40KV

二、设备介绍及主要功能

本试验机适用范围广,主要用于断路器、隔离开关和避雷器等产品的机械负荷试验。本机采用PLC控制,直流无刷电机驱动,精密负荷传感器信号测量力值。具有加载平稳、测量准确,控制响应迅速,可实现负荷控制和位移(速度)控制。

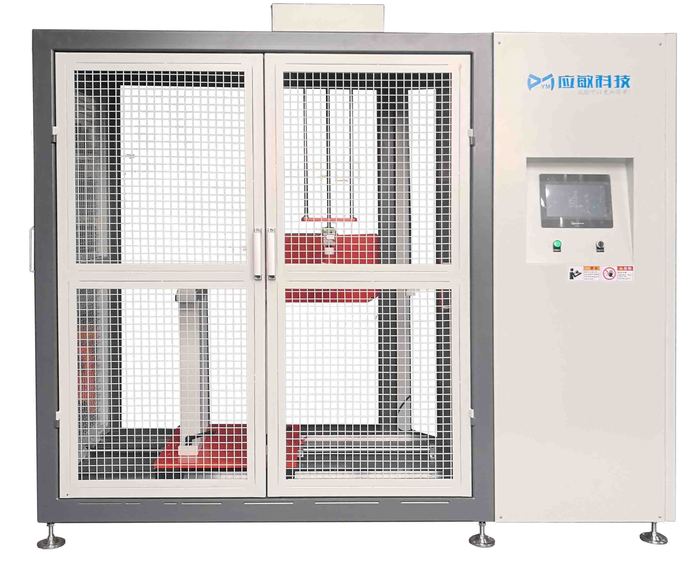

整体示意简图(具体以实物为主)

主要功能说明

l  可对开关端子分别施加横向、纵向和垂直方向的负荷,负荷拉压双向加载。

l  纵向和垂直加荷点可以直线移动,横向 加荷点可以平面范围调节。

l  试验机的尺寸涵盖额定电压40.5kV及其以下交流断路器、隔离开关和接地开关的尺寸。

l  样品位置在平台内可以任意固定。

l  施加的力值可在长期和短期规定时间内保持恒定。

l  机械负荷的测量可满足相关计量法规的要求。

l  有安全防护网及相关安全防护结构。

l  具有满载保护及限位保护

三、主要技术指标

型 号

YMG-40KV

主机结构形式

门型框架

样品适用电压等级

≤45KV

最大试验力

1kN

准确度等级

1

试验力测量范围

1%~100%F.S.

试验力示值准确度

±1%

加载位移范围

0~400mm

加载速率

500mm/min

力值加载数量

3组电机:垂直电机、横向电机、纵向电机

试验机架总长*宽*高

2.6*1.8*2.4 m

试验机中心距机体底面高

0.4m

电源

AC220V±10% 50Hz 1.5kW

四、主要配置

序号

名称

品牌

1

主机

应敏科技

2

负荷传感器

宁波镇海

3

PLC

台达

4

直线导轨

品牌导轨

5

直线电机

品牌电机

6

触摸屏

威轮

7

试验软件

应敏科技
