目的

安全工器具作为电力系统作业中重要的组成部分，其关系到电网的安全与稳定，保证供电的可靠性。为使安全工器具的检验质量得到保证，新购安全工器具需进行必要的使用前检测和每年的年度检测，检测合格的安全工器具才允许投入使用。由于将应急物资送至检测单位花费时间较长，同时运输过程中也可能会影响工器具的质量，因此，建设安全工器具的移动检测平台，进行现场检测，能减少各部门工作量的同时，也能对工器具的质量提高更好的帮助。

移动检测车主要技术参数

1、电源：三相五线制  AC380V50HZ  功率10kW

2、供电模式：自发电和外接电二种方式。

3、配稳定电源和发电机。

4、车外高电压实验，配置人身安全防护系统。

5、检测箱体尺寸：内部空间7028x2278x2215。

6、装有空调、配电箱。

7、配组合式伺服拉力试验机（最大力100kN 有效试验长度：3.3m）。

8、定制放置夹具、工具、检测仪器仪表柜。

9、车箱外有明显接地栓。

移动检测车结构要求说明

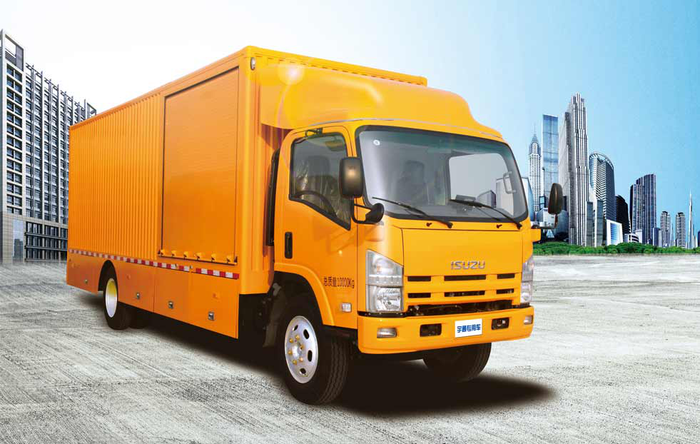

图1 检测车

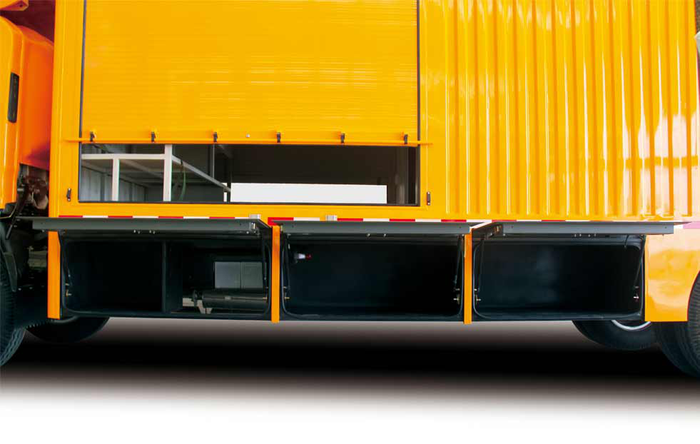

图2 存储空间

主要检测对象

由于移动式检测平台的空间有限，因此检测的对象不能选择大件的电力器材。经过反复的调查研究，主要检测部门为：变电站、变电所、班组和工区等

登高防护器具：

   安全帽、安全带（围杆型、区域限制型、坠落悬挂型）、安全绳、连接器、速差自控器、导轨自锁器、缓冲器、脚扣、升降板、梯具（软梯、绝缘梯等）。

带电作业器具：

  绝缘垫、绝缘操作杆、电容型验电器、绝缘手套、绝缘鞋、绝缘绳、接地线等

施工器具：

手拉葫芦、卡线器、紧线器、卸扣、滑车、吊装带、钢丝绳（套）、提线工具等

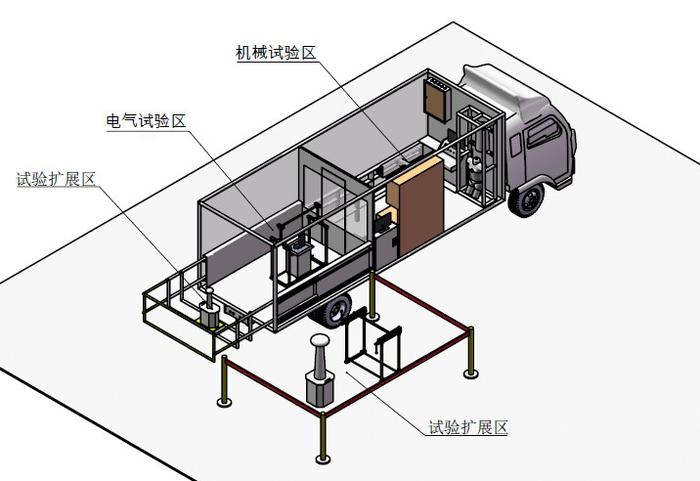

移动检测车结构布局介绍

检测区域主要分为三部分：1、机械检测区；2、电气检测区、3、扩展检测区

1、 机械检测区：主要完成安全工器具的力学试验；能基本的钳工操作；力学检测所需要的工装夹具的存放、工具存放等。

2、 电气检测区：主要完成安全工器具电气性能试验，各种电气试验架和组件的存放、电气仪器仪表的存放等。

3、 扩展检测区：指是的检测车外和检测车伸出部分，且整个区域必须在可受控状态下。主要完成50KV~150KV的耐压试验、一些体积大，不能在车内完成力学试验的工器具。

机械检测模块介绍

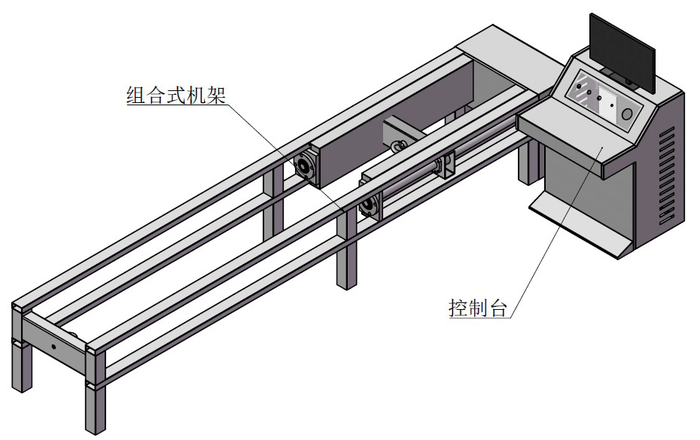

100KN组合式伺服拉力试验机：主要用来做工器具的的静载荷试验。

安全带脚扣试验架：主要用于做安全带及辅件、脚扣、登高板的静载荷试验。

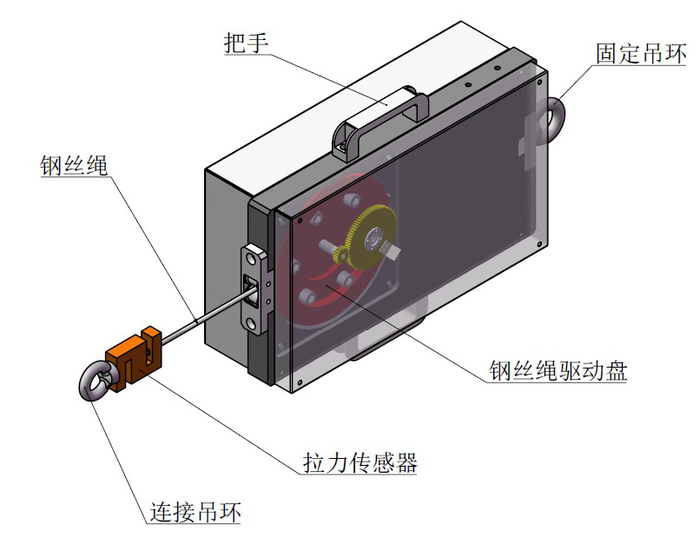

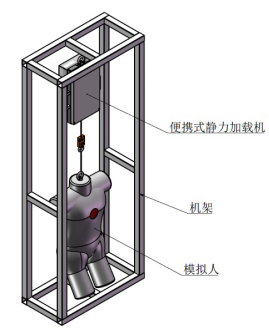

便携式静力加载机：主要用于梯具静载荷试验，工器具的的静载荷试验。

电气检测模块介绍

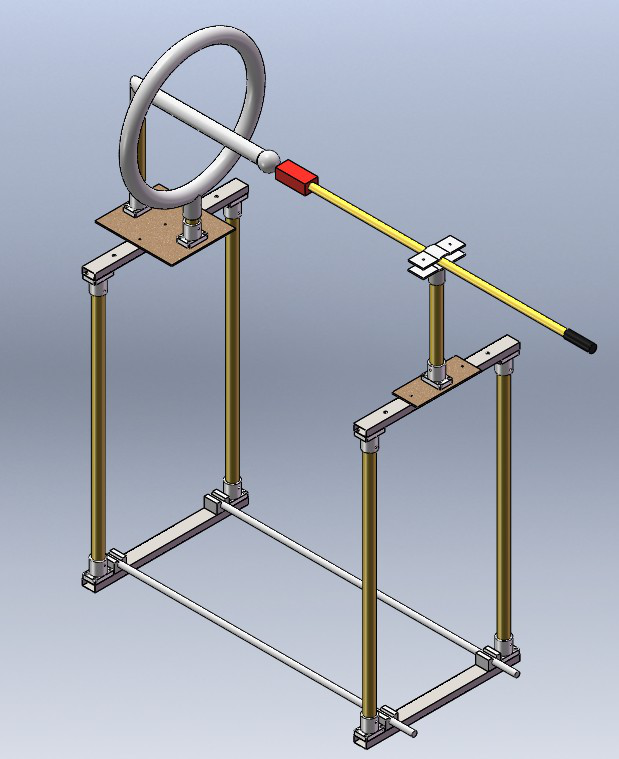

电容验电器测试平台

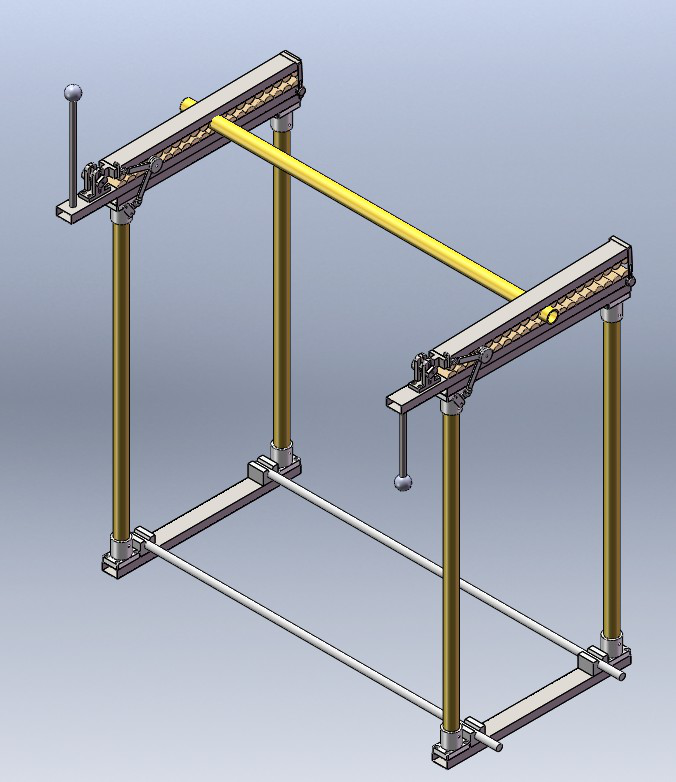

绝缘杆、绝缘绳测试平台

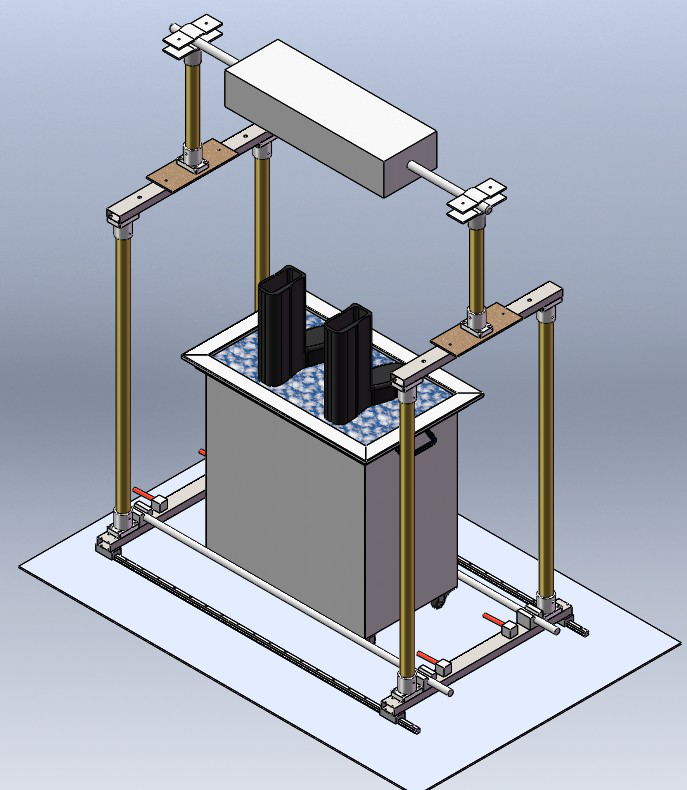

绝缘手套、绝缘鞋、安全帽测试平台

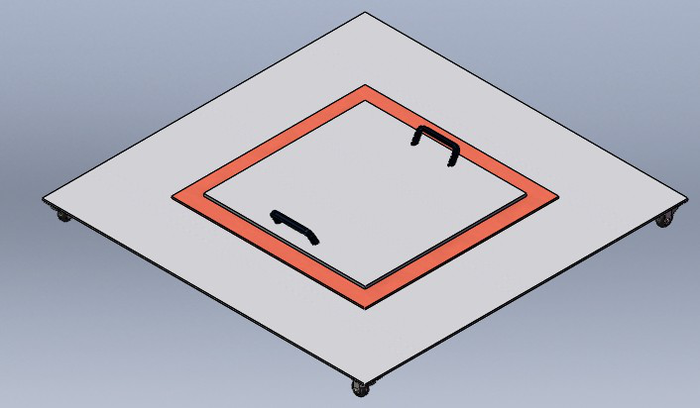

绝缘手垫测试平台

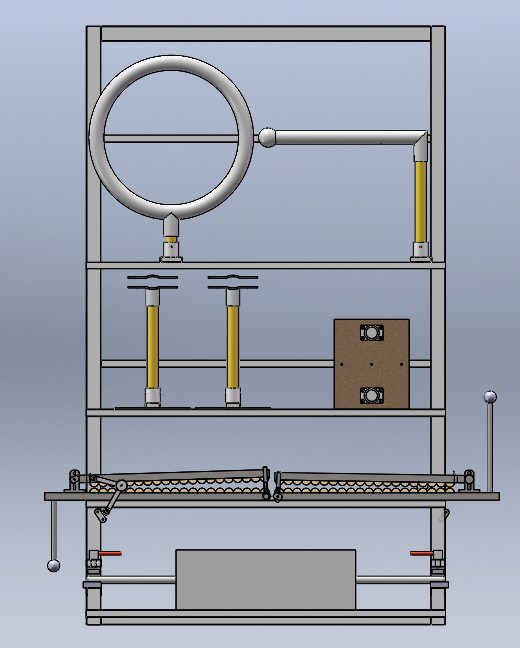

各试验平台收纳方式
